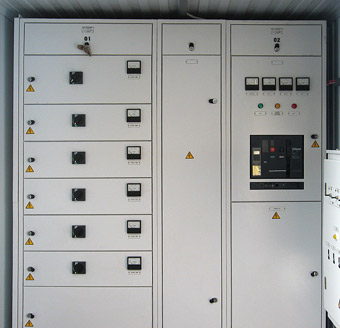

Панели распределительные серии ПХХМ (модифицированного исполнения) напряжением 0,4 кВ предназначены для приема и распределения электрической энергии в цепях трехфазного переменного тока напряжением 380/220В, частотой 50Гц. Панели составляют щиты, устанавливаемые в помещении. Обслуживание одностороннее.

Номинальные значения климатических факторов внешней среды У3 по ГОСТ 15150. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и токопроводящей пыли в концентрациях разрушающих металлы и изоляцию. Степень защиты по ГОСТ 14254 - IP21 со всех сторон, кроме дна панели - IP00. Форма внутренних разделений 3b согласно СТБ МЭК 6439-1-2007.

Щиты, состоящие из панелей серии ПХХМ, могут применяться в качестве главных распределительных щитов на объектах различных отраслей народного хозяйства, а так же как низковольтное распределительное устройство в составе ТП или КТП на напряжение 6-10/0.4 кВ.

Панели серии ПХХМ соответствуют требованиям СТБ МЭК 6439-1-2007, СТБ EN №50274-2007 и техническим требованиям ГПО «Белэнерго» к НКУ устанавливаемым на ТП и РП.

Панели серии ПХХМ изготавливаются по ТУ РБ 05544590.024-97.

Гарантийный срок - 3 года со дня ввода в эксплуатацию, но не более 4 лет от даты выпуска.

Технические характеристики

	Для панелей на базе стационарных выключателей ВА	Для панелей на базе выдвижных выключателей Masterpact
Номинальный ток сборных шин, А	1000, 2000	1000, 2000, 3200
Номинальное напряжение, В	380	380
Частота тока, Гц	50	50
Номинальный ток вводных панелей, А	400-2000	400-3200
Номинальный ток отходящих линий, А	до 2000	до 2000
Электродинамическая стойкость сборных шин, кА	30, 50	30, 50, 70

Конструкция

Панели серии ПХХМ представляют собой конструкцию из листогнутых профилей с установленными в них коммутационными защитными аппаратами и электроизмерительными приборами. Панели подразделяются на вводные, линейные, секционные и торцевые.

Счетчики электроэнергии устанавливаются в щитках учета навесного исполнения. При необходимости щиты могут изготавливаться двухрядного исполнения. В таком случае они комплектуются шинными мостами, длина которых определяется расстоянием между рядами. Для
организации шинного моста необходимо установить в каждом ряду щита друг напротив друга специальные шинные панели (П30М, П90М), габаритом 400 мм по ширине. Шинные панели имеют исполнения: правое, левое и в середине. Все автоматические выключатели, устанавливаемые в панелях, имеют переднее присоединение. Выключатели ВА выдвижного исполнения в панелях не применяются.

Вводные панели

В панелях установлена коммутационная и защитная аппаратура, трансформаторы тока, приборы измерения. Панели разделены на функциональные отсеки: аппаратный, сборных шин, релейный и кабельных присоединений. В панелях установлены выключатели выдвижного исполнения (Masterpact NW, NT, Compact NS) или стационарного (ВА) в связке с выключателем нагрузки (Interpact).
Аппаратура вторичных цепей располагается на стационарных или поворотных блоках в нижней части панелей.
Шинный ввод осуществляется сверху или сзади. Кабельный сверху, снизу или сзади.

Линейные панели

Панели комплектуются выключателями втычного исполнения (CompactNSX) или стационарного (ВА) в связке с выключателем нагрузки (Interpact). Кроме того, панели могут комплектоваться блоками рубильник-предохранитель реечного типа. Каждый автоматический выключатель располагается в отдельном отсеке (силовая ячейка). Присоединения к сборным шинам отделены съемными перегородками
Все присоединения к отходящим линиям в панелях с автоматическими выключателями осуществляются в специально выделенном кабельном отсеке. В панелях с предохранительными разъединителями присоединение снизу.

Секционные панели

В качестве секционного аппарата может использоваться выключатель нагрузки (Interpact) , автоматический выключатель выдвижного исполнения (Masterpact NW, NT, Compact NS) или стационарного (ВА) в связке с двумя выключателями нагрузки (Interact). По заказу предусматривается установка в панели блока АВР.

Панели шинные

Служат для организации шинных мостов.

Торцевые панели

Служат для закрытия распределительного щита с торцов.
