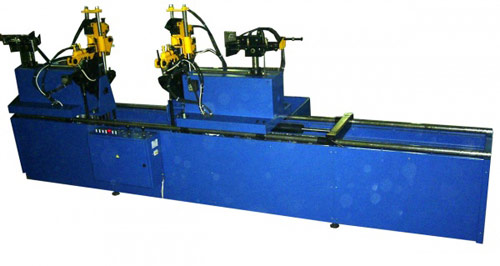

Предназначен для растяжки (предварительной формовки) жестких статорных катушек обмоток электрических машин из заготовки "лодочка".
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Размеры катушки: |
|
| -длина пазовой части, мм |
450...2400 |
| -ширина (хорда) макс., мм |
780 |
| -ширина (хорда) макс., при максимальном довороте, мм |
720 |
| -высота сечения пазовой части, мм |
20...60 |
| толщина сечения пазовой части, мм |
10...20 |
| -вылет лобовых частей, мм |
75...525 |
| Максимальный угол раскрытия рычагов механизма растяжки, град |
130 |
| Угол дополнительного поворота зажимов пазовой части, град |
-10...25 |
| Привод |
гидравлический |
| Установленная мощность, кВт |
3 |
| Габариты, мм / масса, кг |
|
| -станка |
4950х850х1770 / 1500 |
| -насосной станции |
950х650х750 / 200 |
