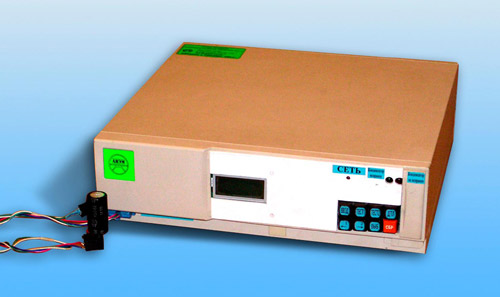

Стенд диагностики электролитических конденсаторов предназначен для тестирования и выявления неисправных конденсаторов до установки их на плату.
Состояние электролитического конденсатора определяется по следующим параметрам:1. Ток утечки через конденсатор в холодном состоянии.
2. Электрическая ёмкость в холодном состоянии.
3. Ток утечки через конденсатор в нагретом состоянии.
4. Электрическая ёмкость в нагретом состоянии.
Особенностью стенда является то, что он позволяет диагностировать как электролитические, так и неэлектролитические конденсаторы. Неэлектролитические конденсаторы проверяются на соответствие токов утечки и ёмкости заданным номиналам.
Основные технические характеристики
Точность измерения ёмкости ±1%.
Диапазон измеряемых ёмкостей:
а) для электролитических
конденсаторов: от 1 мкФ до 5100 мкФ;
б) для неэлектролитических
конденсаторов: от 200 нФ до 5100 нФ.
Диапазон номинальных напряжений электролитических конденсаторов: 5, 10, 15, 25, 35 50 В.
Время диагностики конденсатора определяется его ёмкостью и варьируется от 3 сек до 8 сек.
Стенд сохраняет свои технические характеристики при питании его от сети переменного тока напряжением (220 ±40) В, частотой 50 Гц.
Мощность, потребляемая стендом от сети при номинальном напряжении, не более 200 Вт.
Время непрерывной работы стенда не ограничено.
Комплектность
| Механическая часть (служит для установки диагностируемого конденсатора) | 1 |
| Процессорный блок | 1 |
| Техническое описание и инструкция по эксплуатации стенда | 1 |
