Предназначены для приема, хранения и выдачи жидких и газообразных сред при рабочем давлении на более 0,07 МПа (0,7 кгс/см2) и не более допускаемого давления.

Выдача жидких сред осуществляется самотеком.

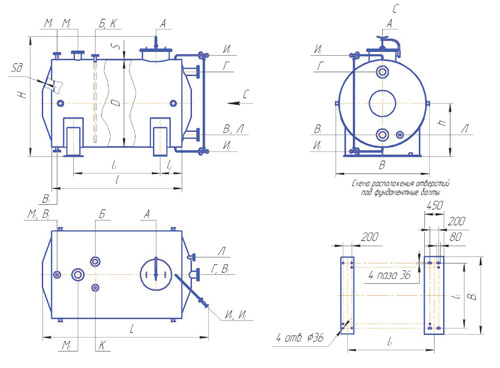

Горизонтальные цельносварные аппараты с коническими (140) неотбортованными днищами типа ГКК
Таблица основных параметров для горизонтального цельносварного аппарата с коническим (140°) неотбортованным днищем
Аппараты емкостные цилиндрические для жидкостей и газов

Основные параметры аппаратов типа ГКК

Объем Давление условное Основные размеры, мм Условное обозначение аппарата
м3 МПа D, мм Бк Бд L l l1 l2 l3 B B1 H h

Масса, кг

5 0,07 1600 8 8 3150 2500 1500 500 1100 1770 1440 2270 1020 1360 ГКК 1-1-5-0,07
6,3 0,07 1600 8 8 3650 3000 2000 500 1100 1770 1440 2270 1020 1600 ГКК 1-1-6,3-0,07
8 0,07 2000 8 8 3220 2500 1500 500 1500 2170 1790 2665 1325 2200 ГКК 1-1-8-0,07
10 0,07 2000 8 8 3720 3000 2000 500 1500 2170 1790 2665 1325 2400 ГКК 1-1-10-0,07
12,5 0,07 2000 8 8 4720 4000 3000 500 1500 2170 1790 2665 1325 2800 ГКК 1-1-12,5-0,07
16 0,07 2000 8 8 5720 5000 4000 500 1500 2170 1790 2665 1325 3160 ГКК 1-1-16-0,07
20 0,07 2400 8 8 4850 4000 3000 500 1800 2580 2140 2970 1425 3625 ГКК 1-1-20-0,07
25 0,07 2400 8 8 5850 5000 4000 500 1800 2580 2140 2970 1425 4100 ГКК 1-1-25-0,07
32 0,07 2400 8 8 7350 6500 5500 500 1800 2580 2140 2970 1425 4810 ГКК 1-1-32-0,07
40 0,07 2400 8 8 9350 8500 7500 500 1800 2580 2140 2970 1425 5790 ГКК 1-1-40-0,07
50 0,07 3000 10 10 7540 6500 5500 500 2200 3210 2660 3580 1730 7680 ГКК 1-1-50-0,07
63 0,07 3000 10 10 9540 8500 7500 500 2200 3210 2660 3580 1730 9200 ГКК 1-1-63-0,07
80 0,07 3000 10 10 12040 11000 10000 500 2200 3210 2660 3580 1730 11130 ГКК 1-1-80-0,07
100 0,07 3000 12 12 15040 14000 13000 500 2200 3210 2660 3580 1730 15570 ГКК 1-1-100-0,07
