Назначение
Измерение в трехфазных и однофазных сетях напряжения (В), тока (А), полной (ВА), активной (Вт) и реактивной (Вар) мощности, коэффициента, мощности (cos φ), активной (Вт-час) и реактивной (Вар-час) энергии, частоты (Гц). Точное измерение напряжения и силы тока сигналов произвольной формы (True RMS). Анализ гармоник тока и напряжения основной частоты до 21-ой гармоники, определение коэффициента несинусоидальности. Расчет напряжений, токов нулевой и обратной последовательности.

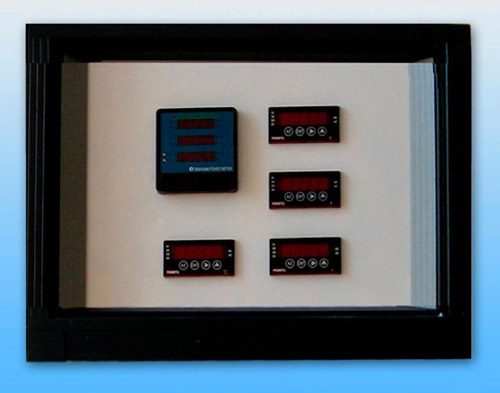

Универсальный сетевой  измерительный блокИнтерфейс RS-485. Задание коэффициента пересчета при подключении через трансформатор тока и/или трансформатор напряжения (0,6 - 9999). Запись в память профилей режимов и данных, 2 релейных выхода. Регистрация max/min значений, удержание. Может выполнять функции интеллектуальной релейной защиты и измерителя качества электрической энергии как в автономном режиме так и в составе информационно - измерительных систем. Планируется щитовое исполнение. Находится в разработке.
Особенности
Повышенная точность и многофункциональность.
Возможность использовать для поверки счетчиков.
Основные технические характеристики стенда

Переменное напряжение фазное: до 800 В; линейное: 1100 В
Переменный ток до 6 А
Частота 45 - 400 Гц
Отклонение частоты ± 0,02%
Напряжение ± 0,1%
Отклонение напряжений ± 0,1%
Ток ± 0,1%
Полная мощность ± 0,2%
Активная мощность ± 0,2%
Реактивная мощность ± 0,2%
Коэффициент мощности ± 0,4%
Активная энергия ± 0,25%
Реактивная энергия ± 0,25%
Гармонические искажения напряжения и тока относительно сигнала основной частоты ± 0,2%
Частота ± 0,02%
Углы сдвига между напряжениями и токами ± 0,05%
Напряжения, токи обратной и нулевой последовательности ± 0,4%
Направление передачи мощностей отображается знаком полярности «+» - потребитель,
«-» - источник
Полярность коэффициента мощности определяет соотношение по фазе между током и напряжением «-» - ток опережает («С»),
«+» - ток запаздывает («L»)
Дисплей ЖК-дисплей с подсветкой
Скорость измерения 100 изм./ сек.
Время срабатывания релейной защиты не более 20 мс.
