Назначение
Комплексный стенд (далее стенд) предназначен для проведения автоматических испытаний и поверки трансформаторов напряжения (ТН) класса точности 0,1 и ниже в условиях эксплуатации и выпуска трансформаторов, предназначенных для приема, преобразования и распределения электрической энергии трехфазного и однофазного тока частотой 50 Гц в сетях энергосистем и потребителей
электроэнергии.
Возможности
Лаборатория оснащается всем необходимым оборудованием для проведения поверочных и вспомогательных работ в автоматическом режиме. Испытания производятся на одном испытательном поле. Стенд предназначен для работы со следующими напряжениями: 6кВ, 10кВ,
35кВ. Стенд обеспечивает проведение поверки измерительных трансформаторов напряжения в соответствии с требованиями ГОСТ 8.216-88 и др.

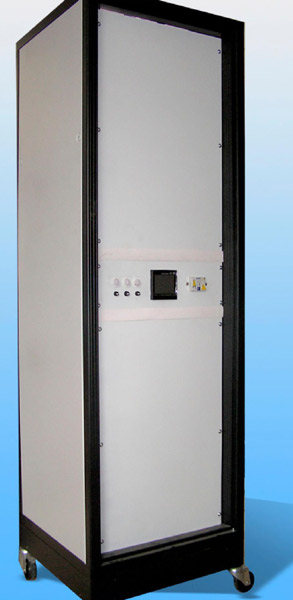

Электронная нагрузка для трансформатора напряженияОсобенности
Силовое, эталонное оборудование стенда, электронный блок и рабочее место оператора размещаются стационарно в помещении (помещениях), распланированном по согласованию с заказчиком.
Управление стендом производится с ПК. Кроме того, результаты всех испытаний сохраняются в базе данных и могут быть рассмотрены и распечатаны в любой момент времени после проведения испытаний. Стенд поставляется под «ключ».
Стенд позволяет проводить следующие опыты:
- определение коэффициента трансформации и угловой погрешности;
- определение тока и потерь холостого хода, проверка группы соединения обмоток;
- определение напряжения и потерь короткого замыкания;
- испытание межвитковой изоляции обмоток;
- измерения активного сопротивления обмоток и другое.
Питание стенда осуществляется от сети переменного тока напряжением 220В и сети переменного тока трехфазным напряжением 380В, частотой 50 Гц.
Диапазон рабочих температур от 10 до 45°С, относительная влажность до 80 % при 25ºС.
Комплектность

Микропроцессорный блок        1
Персональный компьютер 1
Сетевые шнуры для подключения электронного блока к персональному компьютеру 2
Низковольтный шкаф 1
Высоковольтный шкаф 1
Повышающий трансформатор 35000/400, 25КВА 1
Регулируемый источник напряжения 1
Фильтрующее - симметрирующее устройство 1
Эталонные трансформаторы 1
Нагрузочное устройство 1
Комплект высоковольтных коммутаторов 1
Вольтметр 100 кВ 1
Диск с программным обеспечением 1
Руководство по эксплуатации 1
Паспорт 1
Программа и методика первичной и периодической аттестации 1

Основные технические характеристики стенда
В тесте определение коэффициента трансформации и угловой погрешности ТН:
- верхний предел первичного напряжения: 35000В;
- нижний предел первичного напряжения: 3000В;
- точность измерения угловой погрешности: 0,1мин;
- погрешность по величине напряжения: 0,001.
В тесте определение тока и потерь холостого хода (ток намагничивания, вольт-амперные характеристики):
- точность измерения напряжения - 0,1%;
- точность измерения тока (без учета погрешности трансформатора тока) - 0,1%;
- точность измерения тока (с учетом погрешности трансформатора тока) - 0,3%;
- точность измерения мощности (без учета погрешности трансформатора тока) - 0,2%;
- точность измерения мощности (с учетом погрешности трансформатора тока) - 0,4%.
В тесте определение напряжения и потерь короткого замыкания:
- точность измерения напряжения - 0,1%;
- точность измерения тока (без учета погрешности трансформатора тока) - 0,1%;
- точность измерения тока (с учетом погрешности трансформатора тока) - 0,3%;
- точность измерения мощности (без учета погрешности трансформатора тока) - 0,2%;
- точность измерения мощности (с учетом погрешности трансформатора тока) - 0,4%.
В тесте испытание межвитковой изоляции (индуктированным напряжением):
- частота: до 400 Гц;
- точность измерения напряжения НН - 0,2%;
- точность измерения тока (с учетом погрешности трансформатора тока) - 0,4%;
- точность измерения напряжения ВН - 0,5%.
В тесте проверка полярности (определение группы соединения):
- точность измерения угла сдвига между напряжениями ±0,05 градус.
В тесте измерение на вводах разомкнутого треугольника дополнительных вторичных обмоток:точность измерения напряжения - 0,25%.
В тесте измерение активного сопротивления:
- максимальный ток через обмотку - 10А;
- диапазон измеряемых сопротивлений - 0,001-50000 ом;
- точность измерения сопротивления - 0,2%.
